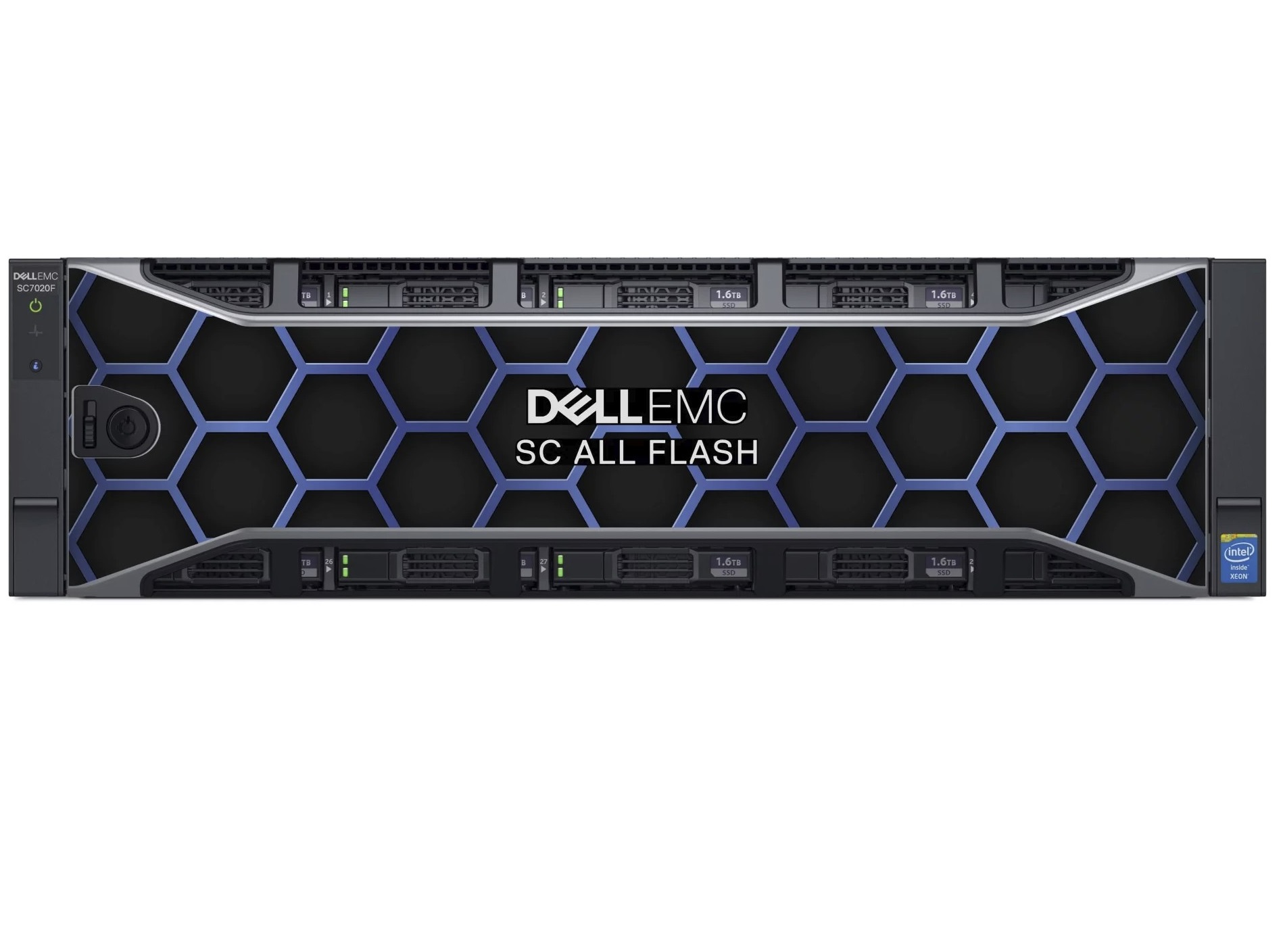

Массив SC5020F

  • Восьмиядерные процессоры Intel
  • 30 слотов для накопителей 2,5", корпус форм-фактора 3U
  • Максимальное расширение до 222 накопителей
  • 2 сетевых разъема PCIe (1 на каждый контроллер)
  • iSCSI 10 Гбит/с и/или FC 32/16 Гбит/с
  • Поддержка NAS через опциональную систему FS8600
  • 8 000 моментальных копий
  • Пропускная способность 19 000 Мбит/с
  • Поддержка разнотипных форматов твердотельных накопителей
  • Включены все функции ПО класса Premium
Сравнить

Максимальное число накопителей
SC5020F: 222 на каждый массив (с опциональными полками расширения); больше в федеративных системах

Максимальная неформатированная емкость
SC5020F: 2 Пбайт на каждый массив; больше в федеративных системах

Носители для хранения данных
Твердотельные накопители: Write Intensive и Read Intensive (можно использовать совместно в одной системе), диски с самошифрованием

Оптимизация данных

Метод автоматического многоуровневого размещения данных
Основанный на политиках перенос данных в зависимости от их использования в реальном времени; настраиваемый размер страницы от 512 Кбайт до 4 Мбайт.

Структура автоматического многоуровневого размещения
До 2 уровней твердотельных накопителей (Write Intensive и Read Intensive)

Настройки многоуровневого размещения
Пользовательские профили, возможность «закрепления» томов на любом уровне

Поддержка RAID
RAID 0, 1, 5, 6, RAID 10 и RAID 10 DM (двойное зеркалирование); возможны любые комбинации уровней RAID в одном массиве

Распределение данных по уровням RAID
Автоматическое предоставление ресурсов и динамическое перераспределение данных по нескольким уровням RAID на одном уровне; не требуется предварительное выделение групп RAID

Динамическое выделение ресурсов
По умолчанию активно на всех томах, работает с полной производительностью для всех функций

Тонкие моментальные копии
Сохраняются только изменения записей, моментальные копии автоматически переносятся в более экономичную подсистему хранения данных

Интеллектуальные методы дедупликации и сжатия
Возможность выбора для каждого тома
Также доступен вариант только со сжатием

Общие сведения о корпусе

Если не указано иное, технические характеристики относятся к обеим моделям массивов SC7020F и SC5020F.

Формат корпуса
«Все в одном» (дублированные контроллеры, внутренние отсеки дисководов, сетевые порты и порты расширения)

Размер стойки
3U

Контроллеры
Два на корпус с возможностью горячего переключения (конфигурация «активный-активный»)

Число процессоров на контроллер
SC5020F: один процессор Intel® Xeon® E5-2630 v3, 2,4 ГГц, 8 ядер

Емкость внутреннего хранилища
30 отсеков для накопителей 2,5″

Системная память
SC5020F: 128 Гбайт на каждый массив (64 Гбайт на каждый контроллер)

Операционная система
Dell Storage Center OS (SCOS) 7.2 или более поздней версии

Сеть и расширение подсистемы ввода-вывода

Сетевые протоколы внешнего интерфейса
FC, iSCSI (поддержка одновременно нескольких протоколов)

Максимальное число портов FC 32 Гбит/с
SC5020F: 8 на каждый массив (SFP+)

Максимальное число портов FC 8/16 Гбит/с
SC5020F: 8 на каждый массив (SFP+)

Максимальное число портов iSCSI 1/10 Гбит/с
SC5020F: до 16 портов SFP+ (10 Гбит/с) или Base-T на каждый массив

Порты управления
2 на каждый массив (BASE-T 1 Гбит/с)

Протоколы расширения внутреннего интерфейса
SAS 12 Гбит/с

Максимальное число внутренних портов расширения
SC5020: 4 на каждый массив
До 16 полок расширения на каждый массив

Функциональность

Конфигурации массива
Только массивы на флэш-дисках

Формат хранения данных
Блочный (SAN) и/или файловый (NAS) из общего пула с опциональной системой FS8600

Мобильность и перенос данных

Репликация
Синхронная или асинхронная репликация по протоколам FC или iSCSI
Взаимосвязь цели/источника может иметь тип «один ко многим» или «многие к одному»
Поддерживаются все службы данных SC на томах источника и цели
Изменение типа репликации и топологий по требованию
Поддержка межплатформенной репликации с массивами серии PS/EqualLogic (в любом направлении)

Мобильность томов
Входящая в состав базового продукта функция динамического переноса обеспечивает прозрачный для управляющей системы перенос данных между массивами. Также см. раздел «Объединение в федерацию»

Федеративные системы с несколькими массивами
Входящая в состав базового продукта функция динамического переноса обеспечивает прозрачный для управляющей системы перенос томов между массивами
Моментальные копии сохраняются во время переноса

Thin Import
Эффективно использующий пространство перенос данных из массивов серий PS (EqualLogic) и MD3 без нарушения работы

Thin Clones
Клонирование отдельных томов без дублирования данных
Клоны поддерживают независимые моментальные копии и репликацию
Идеально подходят для инфраструктуры виртуальных рабочих столов, тестирования и разработки, а также других приложений, требующих дискретных экземпляров общих данных
Более эффективный способ, чем дедупликация для копий баз данных

Защита данных, аварийное восстановление, безопасность

Непрерывность бизнеса
Компонент Live Volume обеспечивает двустороннее автоматическое переключение и восстановление при отказе
Непрерывная работа, восстановление после сбоев, предотвращение сбоев
Компонент Live Volume Managed Replication поддерживает варианты репликации с дополнительным третьим узлом
Нулевые значения целевого времени восстановления/целевой точки восстановления с настраиваемым соглашением об уровне обслуживания при переключении узла при отказе для каждого тома
Не требуется идентичное оборудование на каждом узле
Поддержка технологии VMware Metro Stretch Cluster
VMware Site Recovery Manager

Тонкие моментальные копии
Сохраняются только изменения записей, моментальные копии автоматически переносятся в более экономичную подсистему хранения данных

Replay Manager

Моментальные копии с учетом приложений в средах VMware или Майкрософт

Шифрование неактивных данных
Поддержка дисков с самошифрованием
Полное шифрование дисков (FDE) по стандарту AES-256
Накопители сертифицированы в соответствии со стандартом FIPS 140-2 уровня 2
Для FIPS 140-2 уровней 1, 2 и 3 доступны конфигурации с сервером управления ключами (KMS)

Поддержка внешнего диспетчера ключей
Gemalto SafeNet KeySecure k460, SafeNet KeySecure k250, SafeNet KeySecure k150v
Thales EMS 200

Условия эксплуатации

Температура при эксплуатации: от 10 до 35 °C (от 50 до 95 °F)
Температура при хранении: от –40 до 65 °C (от –40 до 149 °F)
Влажность при эксплуатации (без конденсации): от 10 до 80% с максимальной точкой росы 29 °C (84,2 °F)
Влажность при хранении (без конденсации): от 5 до 95% с максимальной точкой росы 33 °C (91 °F)
Тип разъема питания: NEMA 5-15/CS22.2, n°42

Питание

Электропитание: два блока питания с максимальной мощностью 1 485 Вт, с возможностью горячего переключения
Тепловыделение: максимум 5 067 БТЕ/ч
Напряжение: 200–240 В переменного тока
Частота: 50/60 Гц
Сила тока: 1 485/240 — 6,2 А

Управление

Интерфейс управления
Dell Storage Manager
Управление несколькими массивами и узлами на разных платформах с помощью единого интерфейса

Объединение в федерацию
Создание крупных систем из нескольких массивов с унифицированным управлением и плавным переносом нагрузки между массивами с помощью функции динамического переноса. Добавление массивов без прерывания работы, эффективное использование их совокупной емкости и производительности. Утилита Volume Advisor контролирует несколько объединенных массивов, предлагая варианты оптимального размещения данных и балансировки нагрузки. Перемещение томов не влияет на моментальные копии или защиту данных репликации2.

Поддержка сценариев
API Microsoft PowerShell
API REST

Поддержка серверных ОС
Microsoft® Windows Server®, Oracle® Solaris, HP®-UX, Oracle Linux, IBM® AIX®, Novell® NetWare, SLES, Apple, HPTru64, VMware®, Citrix® XenServer®, RedHat®

Интеграция сторонних приложений
VMware, Майкрософт, IBM, OpenStack, Oracle, Symantec, Commvault, Foglight, Docker (дополнительную информацию см. в технических характеристиках систем управления для серии SC)

Совместимость с массивами серии PS
Двусторонняя репликация
Управление повседневными задачами через единый интерфейс
Thin Import: эффективно использующий пространство перенос данных из массивов серии PS без нарушения работы

Сертификация
VMware vSphere Metro Storage Cluster, VMware SRM, Veritas Storage Foundations Suite, IBM VIOS Recognized, Oracle Validated Infrastructure (OVI); информацию о сертификации и дополнительные сведения см. в таблице поддержки Dell Storage

Отчеты и оповещения
SupportAssist (технология Phone Home), удаленные диагностика и мониторинг производительности, автоматизированные оповещения, отчеты и уведомления, учет расходов по подразделениям

Управление нагрузкой
Контроль качества обслуживания, виртуальные тома VVOL
Физические характеристики
Размер стойки:
 3U
Высота: 13,33 см (5,25 дюйма)
Ширина: 44,5 см (17,52 дюйма)
Длина: 78,5 см (30,9 дюйма)
Вес в максимальной конфигурации: 24,22 кг (53,4 фунта)
Вес пустого шасси: 15,15 кг (33,4 фунта)
