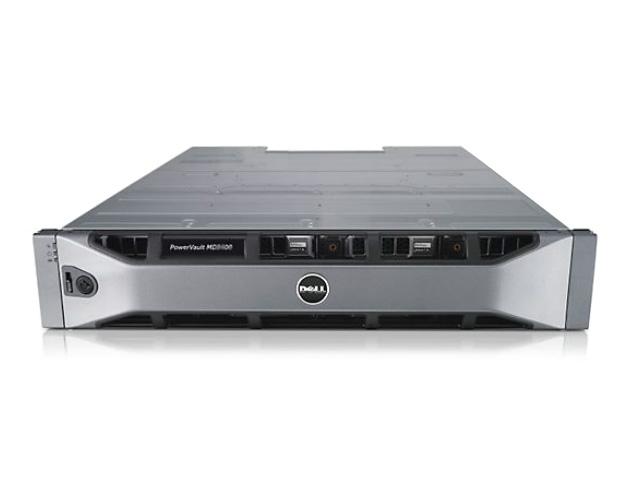

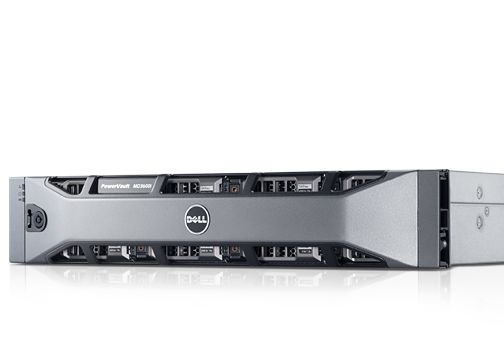

Массивы MD3800i

Сравнить

Консолидация и управление данными по сети с помощью недорогой и надежной технологии корпоративного уровня iSCSI 10GbE.

Консолидация благодаря высокопроизводительной системе хранения данных повышенной емкости

Упростите хранение больших объемов данных, управление и доступ к ним с помощью массивов серии PowerVault MD3 с высокой скоростью передачи данных 10 Гбит/с. Массивы 10GbE являются идеальным вариантом для консолидации систем хранения данных iSCSI, от которых требуются высокая доступность, высокая производительность и обеспечение непрерывности бизнеса, без ущерба для простоты использования и надежности. Гибкие массивы этой серии поддерживают различные типы накопителей, разнообразные возможности программного обеспечения премиум-класса и разные варианты корпусов форм-фактора 2U или 4U с высокой плотностью установки.

Производительность корпоративного класса по доступной цене

Воспользуйтесь преимуществами расширенных функций массивов PowerVault MD3, включая модели нового поколения на основании протокола iSCSI 10GbE.

  • Варианты контроллера — общая емкость 16 Гбайт10 для обеспечения максимальной пропускной способности
  • Технология Dynamic Disk Pools — расширенная функция DDP поддерживает 20 дисковых пулов, а также имеет возможность поддержки до 120 твердотельных накопителей
  • Многопротокольные соединения от узла — возможность подключений по протоколу iSCSI 10 Гбит/с и SAS 12 Гбит/с
  • Динамическое выделение ресурсов — распределение и использование физической емкости хранилища в пулах дисков по мере необходимости
  • Кэш на основе твердотельных накопителей — ускоряет выполнение приложений путем кэширования ранее считанных данных (доступно только с высокопроизводительным уровнем)
  • Поддержка технологий VAAI (vStorage APIs for Array Integration) — обеспечивает интеграцию команд массива с Vmware в серверной среде
  • «Пробная» лицензия — 90-дневный пробный период использования конкретного программного обеспечения для определения функций премиум-класса, необходимых для вашей среды

Защитите ваши данные

Обеспечьте защиту ценной информации с помощью следующих дополнительных функций PowerVault.

  • Удаленная репликация данных: репликация данных в любое глобальное хранилище, которое содержит пулы с «тонкий» инициализацией и зеркалированием.
  • Моментальные копии: простое восстановление файлов после случайного удаления или изменения благодаря созданию мгновенных копий данных.
  • Функция Virtual Disk Copy (VDC): обеспечивает простое и быстрое перемещение виртуального диска, а также дисковое резервное копирование и восстановление на основе полной реплицированной копии исходных данных.
  • Диски с автоматическим шифрованием (SED): предотвращение несанкционированного использования данных с помощью шифрования на уровне диска, даже в случае извлечения диска из корпуса.
  • Мгновенное безопасное удаление: полное и безопасное удаление данных в случае списания дисков с самошифрованием или их использования для других целей.

Уменьшение времени, затрачиваемого на управление данными

Серия массивов PowerVault MD3 на основе протокола iSCSI 10GbE представляет собой доступную по цене основную систему хранения данных с возможностью увеличения емкости и добавления ПО по мере необходимости. При использовании массивов этой серии система хранения данных остается постоянно подключенной к инфраструктуре данных и совместима с виртуальными средами Microsoft® Hyper-V®, Citrix® XenServer® и VMware® ESX. Кроме того, массивы хранения данных серии MD поддерживают интерфейсы API vSphere™ Storage для подключения к системам хранения данных (VASA).

Упростите управление физическими и виртуальными ресурсами с помощью программы MD Storage Manager и подключаемого модуля PowerVault VMware vCenter™ 5.0.

MD Storage Manager

С помощью мастера настройки массивов и единой панели управления ПО MD Storage Manager генерирует уведомления о неполадках и запускает инструмент Recovery Guru для автоматического поиска и устранения неисправностей.

Подключаемый модуль VMware vCenter 5.0

Мониторинг, управление, выделение ресурсов и оптимизация производительности и доступности системы хранения данных в виртуальной инфраструктуре. Можно также использовать адаптеры репликации систем хранения данных (SRA), которые упрощают управление восстановлением после сбоев с помощью централизованных планов восстановления и VASA для создания профилей, соответствующих томам и виртуальным машинам.

Модернизируйте свою среду, выбрав пакет Premium Feature Key, соответствующий приоритетам вашей организации.

Защита данных

Обеспечьте защиту данных с помощью моментальных копий, VDC и удаленной репликации.
Высокая производительность
Объемы данных увеличиваются угрожающими темпами, однако это не должно негативно сказываться на производительности. Данный пакет включает в себя высокопроизводительный уровень, кэш на основе твердотельных накопителей и лицензию на дополнительные накопители.

Ускорение восстановления благодаря Dynamic Disk Pools.

Технология Dynamic Disk Pools (DDP) обеспечивает защиту данных с помощью динамического распространения данных по пулу дисков. В случае отказа диска DDP определяет важные данные и осуществляет динамическую перебалансировку данных, что позволяет быстрее восстановить оптимальное состояние массива по сравнению с типичной средой RAID. Теперь технология DDP поддерживает до 20 дисковых пулов и до 120 твердотельных накопителей.

Технические характеристики

Операционная система

Microsoft® Windows®, Linux, VMware®, Microsoft Hyper-V®

Варианты подключения

Два порта 10GBASE-T Ethernet на каждый контроллер
Контроллеры MD34x0 и MD38x0x несовместимы с массивами предыдущих поколений (MD32x0x и MD36x0x).

Модели с одним контроллером
MD3800i и MD3820i: поддержка до 64 серверов в конфигурации с iSCSI 10 Гбит/с. Доступны с контроллерами с емкостью кэша 4 Гбайт.

Модели с дублированными контроллерами
MD3800i, MD3820i, MD3860i: поддержка до 64 серверов в конфигурации с iSCSI 10 Гбит/с. Доступны с контроллерами с емкостью кэша 4 или 8 Гбайт.

Характеристики контроллера
Каждый контроллер содержит кэш-память объемом 4 или 8 Гбайт с автономным питанием от аккумулятора
Дублированные контроллеры работают в конфигурации «активный-активный», зеркалируя кэши друг друга
Непрерывная защита данных кэша обеспечивается с помощью флэш-памяти
Применение технологии Dynamic Disk Pools1 устраняет необходимость в сложном управлении RAID-массивами и вместе с тем оптимизирует защиту данных. Ее можно использовать параллельно с существующими конфигурациями RAID

Условия эксплуатации

Температура
При эксплуатации: от 10 до 35 °C (от 50 до 95 °F) с максимальным изменением температуры на 10 °C в час
MD3800i/MD3820i: поддерживают технологию охлаждения Fresh Air, до 35 °C

Относительная влажность

При эксплуатации: от 20 до 80% (без конденсации) с максимальным изменением влажности на 10% в час

Высота над уровнем моря
MD3800i/MD3820i:
При эксплуатации: от -16 до 3 048 м (от -50 до 10 000 футов)
Примечание. Для высот над уровнем моря, превышающих 2 950 футов, максимальная рабочая температура снижается в пропорции 1°F/550 футов.

Питание

Мощность — MD3800i и MD3820i  поддерживают питание от источника постоянного тока
MD3800i/MD3820i: источник питания переменного тока — 600 Вт макс. мощности; источник питания постоянного тока — 700 Вт
MD3860i: источник питания переменного тока — 1 755 ВтМаксимальное тепловыделение
MD3800i/MD3820i: 2 047 БТЕ/ч
MD3860i: 5 988 БТЕ/чНапряжение
MD3800i/MD3820i: от 100 до 240 В переменного тока; 48 В постоянного тока
MD3860i: 220 В переменного тока, автонастройка, 50/60 Гц

Частотный диапазон
50/60 Гц

Эффективность использования энергии

ENERGY STAR®
Массивы Dell Storage MD3200i, MD3400, MD3800i и MD3800f с полкой расширения MD1200 признаны соответствующими стандарту ENERGY STAR для подсистем хранения центров обработки данных.

Массивы Dell Storage MD3220i, MD3420, MD3820i и MD3820f с полкой расширения MD1220 признаны соответствующими стандарту ENERGY STAR для подсистем хранения центров обработки данных.

Массивы Dell Storage MD3260i, MD3860i и MD3860f признаны соответствующими стандарту ENERGY STAR для подсистем хранения центров обработки данных.

Управление

ПО Modular Disk Storage Manager 2-го поколения с поддержкой нескольких протоколов и пользовательским интерфейсом на базе Java
Графическая программа с поддержкой нескольких резервных путей передачи данных между сервером и дисковым массивом хранения данных для переключения при отказе

Стандартные функциональные возможности массивовMD3800i, MD3820i
Технология Dynamic Disk Pools (DDP)2 — позволяет создавать пулы дисков, избегая сложности, свойственной массивам RAID
Поддержка VAAI — доступна для клиентов, использующих интерфейсы VMware vStorage APIs for Array Integration
Подключаемый модуль vCenter — доступен для клиентов, использующих VMware vSphere
VASA — возможности vStorage API for Storage Awareness, доступные для использования в сочетании с подключаемым модулем vCenter
SRA — диспетчер восстановления сайтов (Sight Recover Manager), доступный для использования в сочетании с подключаемым модулем vCenter
ALUA — доступ к LUN в конфигурации «активный-активный»
Диски с самошифрованием (SED) — обеспечивают дополнительный уровень защиты данных
Динамическое выделение ресурсов — выделение и использование физической памяти системы по мере необходимости
«Пробное» лицензирование — лицензия на 90-дневный пробный период для ознакомления с возможностями программного обеспечения премиум-класса
Microsoft Windows ODX

Опциональные функции премиум-класса
Моментальные копии: до 128 моментальных копий для каждого виртуального диска и до 512 для каждой системы
Моментальные копии и функция Virtual Disk Copy: до 512 одновременных копий виртуальных дисков
Обновление микропрограммы для работы с высокопроизводительным уровнем (HPT) повышает производительность операций ввода-вывода массива3
Дополнительные жесткие диски — увеличение емкости до 1804 или 1925 жестких дисков
Удаленная репликация данных: Асинхронный
Кэш на основе твердотельных накопителей — увеличивает производительность приложений за счет использования твердотельных накопителей в качестве расширенного кэша чтения контроллера6

Накопители

Накопители
Накопители с возможностью горячего переключения

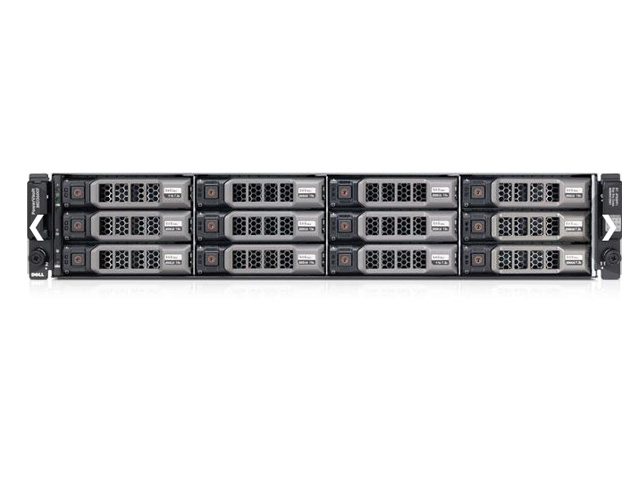

MD3800i: до двенадцати (12) накопителей SAS, NL-SAS, твердотельных накопителей или дисков с самошифрованием 3,5″
MD3820i: до двадцати четырех (24) накопителей SAS, NL-SAS, твердотельных накопителей или дисков с самошифрованием 2,5″
MD3860i: до шестидесяти (60) накопителей SAS, NL-SAS, твердотельных накопителей или дисков с самошифрованием 2,5″ или 3,5″

MD3800i
Накопители SAS 3,5″, 15 000 об/мин, 300, 4507, 6007 Гбайт
Накопители NL-SAS 3,5″, 7 200 об/мин, 500 Гбайт, 17, 27, 37, 47, 6, 8, 10 Тбайт
Накопители SAS 3,5″, 10 000 об/мин: 600 Гбайт
Твердотельные накопители 200, 400, 800 Гбайт (Write Intensive); 400, 800 Гбайт, 1,6 Тбайт (Mix Use); 800 Гбайт, 1,6 Тбайт (Read Intensive): доступны с салазками для жестких дисков 3,5″

Возможности расширения
До 192 накопителей при использовании полок расширения MD1200/MD1220 (MD3800i, MD3820i)8

Корпус

Высота x ширина x глубина
MD3800i: 8,68 см (3,42 дюйма) x 44,63 см (17,57 дюйма) x 60,2 см (23,7 дюйма)

Вес
MD3800i: 29,3 кг (64,6 фунта) (в максимальной конфигурации)

Поддержка установки в стойку для MD3800i, MD3820i
Неподвижные направляющие ReadyRails™ II для монтажа без использования инструментов в стойки с четырьмя опорами с квадратными или круглыми отверстиями без резьбы, а также для установки в стойки с четырьмя опорами с резьбовыми отверстиями с использованием инструментов

RAID

Контроллеры с возможностью горячего переключения

Модели с одним контроллером (MD3800i и MD3820i)
Поддерживают до 64 серверов в конфигурации с коммутатором Fibre Channel

Модели с двумя контроллерами (MD3800i, MD3820i и MD3860i)
Поддерживают до 64 серверов в конфигурации с коммутаторами Fibre Channel
MD3060e содержит два модуля управления корпусом (EMM) с возможностью горячего переключения.

Уровни RAID
Поддержка уровней RAID 0, 1, 10, 5, 6
До 192/1808 физических дисков на группу в RAID 0, 10
До 30 физических дисков на группу в RAID 5, 6
До 512 виртуальных дисков
(DDP)9

Разъемы на задней панели

Подключение к серверу
Два разъема RJ-45 10Gb Ethernet

Разъемы расширения
Один разъем x4 для диска SAS 6 Гбайт (мини-разъем 8088)

Удаленное управление
1 разъем RJ-45 Ethernet 1 Гбит/с

Управление обслуживанием
1 последовательный порт PS/2

Светодиодные индикаторы

Передняя панель
1 двухцветный светодиодный индикатор состояния системы; 1 одноцветный светодиодный индикатор питания; 1 светодиодный индикатор в данной системе не используется

Салазки жесткого диска
1 одноцветный светодиодный индикатор активности; 1 двухцветный светодиодный индикатор состояния (на каждый диск)

Контроллер системы хранения
один одноцветный светодиодный индикатор питания, один одноцветный светодиодный индикатор сбоя контроллера, один одноцветный светодиодный идентификатор контроллера, один одноцветный светодиодный индикатор активности кэша, один одноцветный светодиодный индикатор сбоя аккумулятора

Блок питания/вентилятор системы охлаждения
три одноцветных светодиодных индикатора состояния питания переменного тока и постоянного тока, а также сбоя вентилятора блока питания
